วันพฤหัสบดี, กรกฎาคม 24, 2008

ข้อสอบอัตนัย 10 ข้อ(เรื่อง เราเตอร์)
1. การป้องกันการกระจายสัญญาณ คืออะไร
ตอบ อุปกรณ์เราเตอร์ป้องกันการกระจายสัญญาณ ( Broadcast ) ข้ามเซกเมนต์ ซึงแตกต่างจากรีพีตเตอร์และบริดจ์

2.เราเตอร์มีคุณสมบัติและประสิทธิภาพที่ดีในการเชื่อมต่อเครือข่ายอะไรบ้าง
ตอบ1.ทำงานได้ทั้งแบบ รีพีตเตอร์ บริดจ์ และเกทเวย์
2.แบ่งแยกเครือข่ายขนาดใหญ่ให้เป็นเครือข่ายย่อย ( Sub-network )
3.สามารถควบคุมการบรอดคาสต์ระหว่างเซกเมนต์ ( Broadcast Storm control )
4.สร้างระบบรักษาความปลอดภัยได้หลายแบบ ( Network Security Firewall )
5. ทำการค้นหาหมายเลขเครือข่ายได้ ( Address Resolution )
6. ใช้ได้ทั้งเครือข่ายท้องถิ่นและเครือข่ายระยะไกล ( LAN & WAN )
7.ไม่มีการเชื่อมต่อระหว่างจุดต่อจุดในการรับส่งแพคเก็ต ( Connection less )

3. เราเตอร์มีความสามารถใช้โปรโตคอลได้หลากหลาย สิ่งหนึ่งที่หลีกเลี่ยงไม่ได้คืออะไร
ตอบ ซอฟต์แวร์จัดการระบบเครือข่าย ( Network Operating System )

4. อะไรเป็นอุปกรณ์เชื่อมโยงเครือข่ายสองเครือข่ายที่แยกจากกัน
ตอบ บริดจ์

5. อุปกรณ์หลักในการเชื่อมโยงเครือข่าย คือ
ตอบ บริดจ์ เราเตอร์ และ สว

6. อุปกรณ์เราเตอร์ เป็นยังไง
ตอบ เป็นอุปกรณ์ที่ใช้เทคโนโลยีในแบบเราติง ซึ่งถ้ามองย้อนหลังไปในอดีตนั้น มีบทบาทมากในการเชื่อมต่อระบบเครือข่ายคอมพิวเตอร์

7. เราเตอร์ คืออะไร
ตอบ เป็นอุปกรณ์ที่ทำงานในระดับชั้นเน็ตเวิร์กตามรูปข้างล่างนี้ เราเตอร์ทำงานร่วมกับฮาร์ดแวร์ในระดับเดทาลิงค์ได้หลายรูปแบบ

8. เราเตอร์มีหน้าที่อะไร
ตอบ จัดแบ่งเครือข่ายและเลือกเส้นทางที่เหมาะสมเพื่อนำส่งแพ็กเก็ต เราเตอร์จะป้องกันการบรอดคาสต์แพ็กเก็ตจากเครือข่ายหนึ่งไม่ให้ข้ามมายังอีกเครือข่ายหนึ

9. เราเตอร์จะรับข้อมูลเป็นแพ็กเก็ตเข้ามาตรวจสอบแอดเดรสผ่านไปทางไหน
ตอบ ปลายทาง

10. อุปกรณ์ที่นิยมใช้ในการเชื่อมโยง คือ อะไร
ตอบ เราเตอร์

ข้อสอบปรนัย 10 ข้อ(เรื่อง เราเตอร์)
1. เราเตอร์คืออะไร
ก. จุดอ่อนของอินเทอร์เน็ต. นักวิเคราะห์จากการ์ตเนอร์ว่า ... ดังนั้นจึงไม่ใช่เรื่องยากที่แฮกเกอร์จะหลอกใช้เราเตอร์ คือทั้งหลอกและใช้
ข.ฮาร์ดแวร์ชนิดหนึ่ง ที่คุณสามารถใช้ในการเชื่อมต่อ หรือ "สร้างเครือข่าย" ให้กับเครื่องคอมพิวเตอร์ เครื่องพิมพ์ และอุปกรณ์คอมพิวเตอร์อื่นๆ
ค. เราเตอร์เป็นอุปกรณ์ที่ซับซ้อนกว่าบริดจ์ ทำหน้าที่เชื่อมต่อ LAN หลายๆ เครือข่ายเข้าด้วยกัน
ง.ถูกทุกข้อ

2. อุปกรณ์เราเตอร์ เป็นยังไง
ก. เป็นอุปกรณ์ที่ใช้เทคโนโลยีในแบบเราติง ซึ่งถ้ามองย้อนหลังไปในอดีตนั้น มีบทบาทมากในการเชื่อมต่อระบบเครือข่ายคอมพิวเตอร์
ข. ฮาร์ดแวร์ชนิดหนึ่ง ที่คุณสามารถใช้ในการเชื่อมต่อ หรือ "สร้างเครือข่าย" ให้กับเครื่องคอมพิวเตอร์ เครื่องพิมพ์ และอุปกรณ์คอมพิวเตอร์อื่นๆ
ค. เราเตอร์เป็นอุปกรณ์ที่ซับซ้อนกว่าบริดจ์ ทำหน้าที่เชื่อมต่อ LAN หลายๆ เครือข่ายเข้าด้วยกัน
ง. จุดอ่อนของอินเทอร์เน็ต. นักวิเคราะห์จากการ์ตเนอร์ว่า ... ดังนั้นจึงไม่ใช่เรื่องยากที่แฮกเกอร์จะหลอกใช้เราเตอร์ คือทั้งหลอกและใช้

3. เราเตอร์จะรับข้อมูลเป็นแพ็กเก็ตเข้ามาตรวจสอบแอดเดรสผ่านไปทางไหน
ก. กลางทาง
ข. ปลายทาง
ค. ต้นทาง
ง.ถูกทุกข้อ

4.อะไรเป็นอุปกรณ์เชื่อมโยงเครือข่ายสองเครือข่ายที่แยกจากกัน
ก. สวิตซ์
ข. เราเตอร์
ค. บริดจ์
ง. ไม่มีข้อถูก

5. อุปกรณ์ที่นิยมใช้ในการเชื่อมโยง คือ อะไร
ก. สวิตซ์
ข. เราเตอร์
ค. บริดจ์
ง. ไม่มีข้อถูก

6. ข้อดีของการใช้เราเตอร์
ก. ในการใช้เราเตอร์เชื่อมต่อเครือข่ายเข้าด้วยกัน ปริมาณการส่งข้อมูลของแต่ละเครือข่ายย่อยจะแยกจากกันโดยเด็ดขาด
ข.มีความคล่องตัวในการทำงานสูง เนื่องจากสามารถทำงานร่วมกับโทโพโลยีได้ทุกชนิด
ค.สามารถกำหนดความสำคัญในการส่งข้อมูลได้ เช่น สามารถกำหนดได้ว่าหากข้อมูลที่ส่งไปอยู่ในรูปแบบของโปรโตคอลที่มีลำดับความสำคัญสูง ก็สามารถลัดคิวส่งออกไปได้ก่อน
ง.ถูกทุกข้อ

7. อุปกรณ์หลักในการเขื่อมโยงเครือข่าย คืออะไร
ก. บริดจ์
ข. เราเตอร์
ค. สวิตซ์
ง.ถูกทุกข้อ

8. เราเตอร์มีหน้าที่อย่างไร
ก. เชื่อมโยงเครือข่าย
ข. รับ-ส่งสัญญาณ
ค. จัดเเบ่งเครือข่ายและเลือกเส้นทางที่เหมาะสม
ง. ถูกข้อ ข

9.การป้องกันการกระจายสัญญาณ คืออะไร
ก.อุปกรณ์เราเตอร์ป้องกันการกระจายสัญญาณ ( Broadcast) ข้ามเซกเมนต์
ข. จัดเเบ่งเครือข่ายและเลือกเส้นทางที่เหมาะสม
ค.ซอฟต์แวร์จัดการระบบเครือข่าย ( Network Operating System)
ง.ถูกเฉพาะข้อ ค

10. เราเตอร์มีคุณสมบัติและประสิทธิภาพที่ดีในการเชื่อมต่อเครือข่ายมีกี่คุณสมบัติ
ก.4 อย่าง
ข.5 อย่าง
ค.7 อย่าง
ง.8 อย่าง
*************************************************************************************

วิธีการต่อสายแลน

การทำสายสัญญาณ เพื่อใช้เองในบ้านหรือในสำนักงานขนาดเล็กก็ได้ วิธีการก็ไม่มีอะไรมากอย่างแรกเลยก็จัดเตรียมเรื่องของอุปกรณ์ต่าง ๆ ที่จะต้องใช้ให้ครบถ้วนก่อนจะได้ไม่ต้องวิ่งหาตอนติดตั้ง โดยอุปกรณ์โดยทั่วไปก็มี สายสัญญาณหรือ UTP Cable หรือที่บ้านเราเรียกกันว่าสาย LAN แล้วก็หัว RJ-45 (Male), Modular Plug boots หรือตัวครอบสาย หากว่ามี Wry Marker แล้วก็จะมีเหมือนกันเพราะว่าจะช่วยในการทำให้เราจำสายสัญาณได้ว่าปลายด้านไหนเป็นด้านไหน ซึ่งโดยส่วนมากแล้วก็จะเป็นหมายเลข ไว้ใส่ในส่วนปลายทั้งสองด้านเพื่อให้ง่ายในการตรวจสอบระบบสายสัญญาณ คีมแค้มสายสัญญาณ หรือ Crimping Tool, มีดปอกสาย หรือ Cutter
เอาละมาว่ากันเลยดีกว่าก่อนอื่นก็หยิบมีดหรือ Cutter อันเล็ก ๆ มาอันหนึ่งแล้วก็เล็งไปที่นิ้วจากนั้นก็ตัดนิ้วทิ้งไปซะ แล้วค่อยเอาหัว RJ มาต่อกับนิ้วแทน เท่านี้คุณก็สามารถเชื่อมต่อตัวคุณเองเข้าสู่ระบบเครือข่ายด้วยความไวสูงสุดถึง 100 มิลลิลิตรต่อนาที บางทีอาจจะเป็น Full Duplex Mode อีกต่างหาก ล้อเล่น ๆ เอาละนะใช้มีดปอกสายสัญญาณที่เป็นฉนวนหุ้มด้านนอกออกให้เหลือแต่ สายบิดเกลียวที่อยู่ด้านใน 8 เส้นแล้วก็จะเห็นด้ายสีขาว ๆ อยู่ให้ตัดทิ้งได้ โดยการปอกสายสัญญาณนั้นให้ปอกออกไว้ยาว ๆ หน่อยก็ได้ประมาณสัก 1 เซ็นครึ่งก็น่าจะได้นะตามตัวอย่างดังรูปข้างล่างนี้

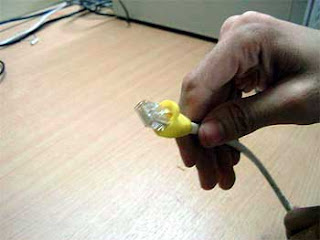

จากนั้นก็ให้ใส่ Modular Plug boots เข้ากับสาย UTP ด้านที่กำลังจะต่อกับหัว RJ-45 ไว้ก่อนเลยดังรูปข้างล่างนี้

รูปแสดงคีมหรือ Crimping Tool ที่จะใช้ในการแค้มหัว อันนี้เป็นของยี่ห้อ Amp ราคาในตลาดก็คงประมาณ 5,000-6,000 บาทมั้งแต่ถ้าไม่ได้ใช้เยอะก็แนะนำให้เดินซื้อแถวพันทิพย์ หรือ ศูนย์คอมพิวเตอร์ที่มีอยู่ทุกมุมในปัจจุบันนี้ ถ้าเอาแบบพอใช้ได้ราคาก็ประมาณ 400-800 บาท คุณภาพก็พอใช้ได้นะ ผมก็เคยซื้อมาใช้หลายอันแล้ว แต่ของ Amp นี้ค่อนข้างน่าใช้และชัวร์กว่าเยอะในการเข้าสาย แต่ราคานี่สิผมว่ามันไม่ค่อยจะน่าสนเท่าไหร่ ถ้าเราไม่มีอาชีพในการทำงานด้านนี้เฉพาะหรือ ต้องมีการเดินระบบสายสัญญาณบ่อย ๆ รูปของคีมหรือ Crimping Tool ด้านหน้าที่จะใช้แค้มสาย หลังจากที่ปอกสายเสร็จแล้วก็ให้ทำการแยกสายทั้ง 4 คู่ที่บิดกันอยู่ออกเป็นคู่ ๆ ก่อนโดยที่ให้แยกคู่ต่าง ๆ ตามลำดับต่อไปนี้ ส้ม-ขาวส้ม ---> เขียว-ขาวเขียว ---> น้ำเงิน-ขาวน้ำเงิน ---> น้ำตาล-ขาวน้ำตาล เพื่อแบ่งสายออกเป็นหมวดหมู่ใหญ่ ๆ ก่อน จากนั้นจึงค่อยมาทำการแยกแต่ละคู่ออกมาเป็นเส้น โดยให้ไล่สีดังนี้
ขาวส้ม ---> ส้ม ---> ขาวเขียว ---> น้ำเงิน ---> ขาวน้ำเงิน ---> เขียว ---> ขาวน้ำตาล ---> น้ำตาล
ซึ่งสีที่ไล่นี้เป็นสีที่ใช้เป็นมาตรฐานในการเชื่อมต่อ ซึ่งจริง ๆ แล้วการเข้าสายมีมาตรฐานการไล่สีอยู่หลัก ๆ ก็ 2 แบบแต่ในที่นี้ผมเอาแบบนี้แล้วกันเพราะว่าส่วนมากแล้วเขาจะใช้วิธีการไล่สีแบบนี้ หลังจากจัดเรียงสีต่าง ๆ ได้แล้วก็ให้จัดสายให้เป็นระเบียบ ให้พยายามจัดให้สายแต่ละเส้นชิด ๆ กัน ดังรูป หลังจากนั้นให้ใช้คีมตัดสายสัญญาณที่เรียงกันอยู่นี้ให้มีระบบปลายสายที่เท่ากันทุกเส้น โดยให้เหลือปลายสายยาวออกมาพอสมควร จากนั้นก็ให้เสียบเข้าไปในหัว RJ-45 ที่เตรียมมา โดยให้หันหัว RJ-45 ดังรูปจากนั้นค่อย ๆ ยัดสายที่ตัดแล้วเข้าไป โดยพยายามยัดปลายของสาย UTP เข้าไปให้สุดจนชนปลายของช่องว่าในหัว RJ-45 เลย

สำคัญอีกอย่างหนึ่งในการเชื่อมต่อสายสัญญาณในช่วงนี้ก็คือต้องยัดฉนวนหุ้มที่หุ้มสาย UTP นี้เข้าไปในหัว RJ-45 ด้วย โดยพยายามยัดเข้าไปให้ได้ลึกที่สุดแล้วกัน เพื่อเป็นการป้องกันไม่ให้เกิดการหักงอของสายง่าย โดยให้ยัดเข้าไปให้ได้ดังรูปข้างล่างนี้

แล้วก็นำเข้าไปใส่ในช่องที่เป็นช่องแค้มหัวของ RJ-45 ในคีมที่จะใช้แค้มหัว หรือ Crimping Tool ให้ลงล็อกของคีมพอดี จากนั้นก็ให้ทำการกดย้ำสายให้แน่น เพื่อให้ Pin ทีอยู่ในหัว RJ-45 นั้นสัมผัสกับสายทองแดงที่ใส่เข้าไป บรรจงนิดหนึ่งนะครับในช่วงนี้ เพราะว่าเป็นช่วงหัวเลียวหัวต่อของชีวิตสายสัญญาณของคุณเลยแหละ เท่าที่ประสบการในการเข้าสายสัญญาณของผม ถ้าเป็นไอ้เจ้า Amp นี่ก็ไม่ต้องออกแรงมากเท่าไหร่ก็ OK ได้เลย แต่ถ้าเป็นแบบของทั่ว ๆ ไปก็คงต้องออกแรงกดกันนิดหนึ่งแล้วกัน

อ้า...ท้ายที่สุดก็จะได้ปลายสัญญาณของระบบที่คุณต้องการดังกล่าวดังรูป ที่นี้ก็ไปทำอย่างที่ว่ามานี้อีกครั้งหนึ่งที่ปลายสายอีกด้านหนึ่ง แต่อย่าหลงเข้าใจผิดว่านี่เป็นสาย Cross นะ เพราะว่าสาย Cross นั้นคุณต้องทำการสลับสายสัญญาณที่เข้านี้ ลองไปดูหัวข้อ Tip of the Day นะผมแนะนำการเข้าสาย Cross ไว้ที่นั่นแล้ว เพราะว่าการเข้าสายทั้งสองแบบนี้การไล่สีของสายไม่เหมือนกัน แตกต่างกันนิดหน่อย ส่วนสาย Cross เราสามารถนำเอาไปเชื่อมต่อเครื่องคอมพิวเตอร์ 2 เครื่องให้เป็นระบบเครือข่ายได้โดยที่ไม่ต้องใช้ HUB ได้เลย แต่ได้แค่ 2 เครื่องเท่านั้น ส่วนสายแบบที่ต่อตรง ๆ นั้นจะใช้เชื่อมต่อจากเครื่องคอมพิวเตอร์มายัง HUB
